Japonsko vytvořilo 1-nanometrové polovodičové nanotrubice, téměř připravené jako kanály tranzistorů

Novinka o vytvoření extrémně tenkých polovodičových nanotrubek z MoS₂

*Stručně:*

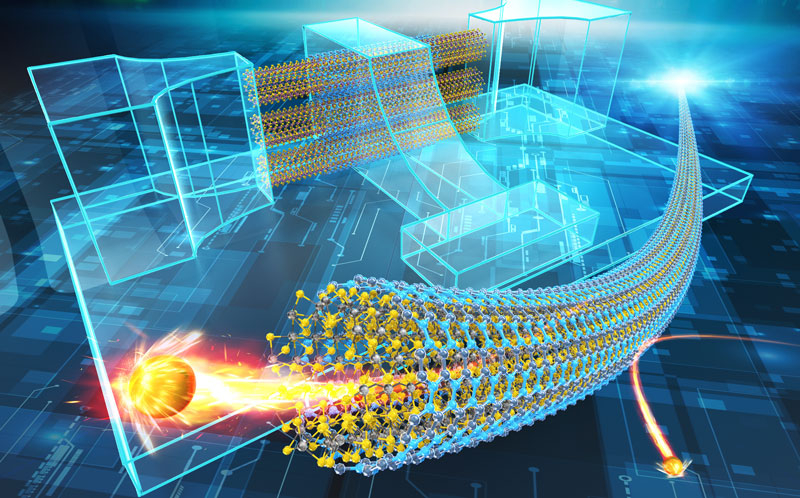

Japonské vědci úspěšně vyrostli jednovrstvé trubice disulfidu molybdenu (MoS₂) průměrem asi 1 nm – sto tisíckrát tenčí než lidský vlákno. Je to první případ, kdy takové struktury vznikly z neorganického polovodiče, nikoli z uhlíku, a již mohou sloužit jako „kanály“ pro budoucí tranzistory s bránou ze všech stran (gate‑all‑around).

Co konkrétně bylo provedeno?
1. Výchova v „kapele“

- Jako „tvar“ byla použita nanotrubice z dusičnanu boru (BN).
- BN zároveň funguje jako izolační materiál i jako nádrž, ve které roste MoS₂.

2. Proces syntézy

- Po sérii vypalování v BN‑kapele vznikne téměř dokonalá jednovrstvá trubice MoS₂.
- Získaná struktura má průměr ~1 nm a je obklopena izolační vrstvou BN – vlastně připravený kanál tranzistoru.

3. Potenciální využití

- Tyto nanotrubice mohou být základem pro tranzistory s bránou, která obklopuje kanál ze všech stran, což je v současnosti aktivně vyvíjeno předními výrobcem čipů.

Proč je to důležité?
Typ trubice | Průměr (≈) | Vícevrstvé uhlíkové | 10 nm | Jednovrstvé uhlíkové | 5 nm | MoS₂‑trubice | 1 nm
- Tenkost: Trubice MoS₂ jsou sto tisíckrát tenčí než vlákno, což je činí jedny z nejmenších polovodičových struktur.
- Nové možnosti: Výzkumníci tvrdí, že metodu lze aplikovat na jiné polovodiče a dokonce i na supravodivé materiály, čímž rozšiřují spektrum technologií za hranice uhlíkových nanotrubek a grafenu.

Co dál?
*Krátkodobý cíl:*

Zvýšit délku trubice z ~1 nm na 1 µm – tisíckrát. To umožní jejich použití v praktických zařízeních, kde je vyžadován delší kanál tranzistoru.

Závěr:

Vytvoření MoS₂‑nanotrubic průměrem 1 nm otevírá novou cestu k miniaturizaci polovodičových komponent a může se stát klíčovým prvkem budoucích vysoce výkonných mikroprocesorů.
