Inženýři vytvořili přístroj, který umožňuje nanášet elektronické součástky na živé tkáně a lékařské implantáty bez poškození

Nový způsob tisku elektroniky přímo na živé tkáně

Inženýři z Rice University vytvořili zařízení, které „spéká“ vodivé inkousty přímo na látku, kosti nebo chirurgické implantáty, aniž by poškozovalo jejich povrch. To bylo možné díky systému Meta✴‑NFS – struktuře blízkého pole inspirované metamaterialy.

Jak funguje Meta✴‑NFS
Element | Funkce
---|---
Řezný kruhový rezonátor | Zachytává a zesiluje mikrovlnnou energii.
Kónický špičkový nástroj | Stlačuje zesílenou vlnu do oblasti menší než 200 µm (0,008 palce).
Graphenový prostředník | Absorbujíc až 50 % energie umožňuje cílené zahřívání materiálu.

Výsledkem je, že inkoust dosahuje teploty nad 160 °C, zatímco okolní povrch zůstává studený.

Co odlišuje tento přístup od tradičních metod
* Cílené zahřívání – běžné tiskové technologie (pečení, laser) ohřívají celou oblast, což poškozuje tkáně a lékařské materiály.

* Světelná spékání vyžadují přesnou vlnovou délku, což vylučuje většinu biologických materiálů.

Meta✴‑NFS využívá mikrovlnnou sílu 79,5 % (v porovnání s 8,5 % u standardních sond), soustředí energii do velmi malé objemové oblasti. To umožňuje měnit krystalickou strukturu nanokapacitů stříbra „na místě“, čímž se jejich specifický odpor změní o více než tři řádky – od téměř vodivého po izolační.

Demonstrativní experimenty
Materiál | Co bylo vytisknuto | Výsledek
---|---|---

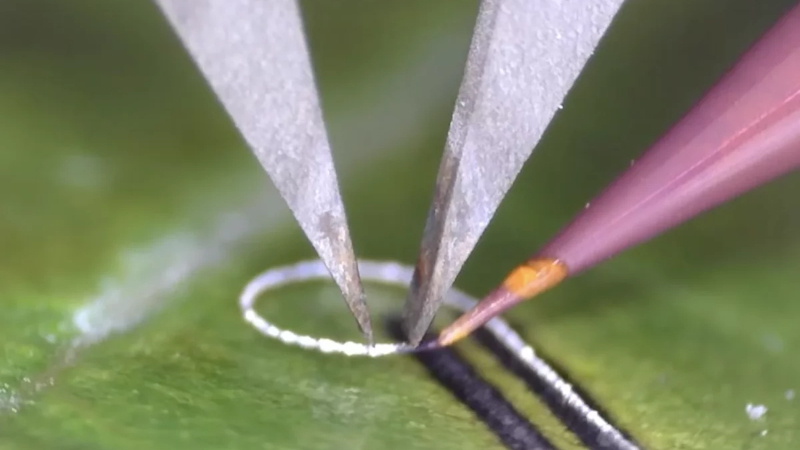

Živý rostlinný list | Vodivé mikrostruktury | Úspěšně spékány bez poškození
Plast, silikon, papír | Podobné struktury | Zahřívalo se pouze cílové místo
Kost býka (stehenní) | Bezdrátový deformitní senzor | Zaznamenával malé mechanické odchylky
Senzor v silikonové obaly | Udržoval vodivost více než 300 s po ponoření do vody, zatímco nechráněný materiál se rozpadl za 2,5 s.

Praktické využití
* Ortopedické implantáty – již byly vytisknuté bezdrátové senzory na supervysokomolekulární polyethylen (materiál většiny umělých kyčelních a kolenních kloubů). Sledují opotřebení a napětí v reálném čase bez zásahu do struktury implantátu.

* Budoucí směry: polykatelné diagnostické zařízení, přímé propojení elektroniky s orgány, roboti se zabudovanou tisku elektroniky.

Komentář vedoucího projektu
> „Možnost selektivně zahřívat tisknutelné materiály umožňuje nastavit jejich funkční vlastnosti v požadovaných bodech prostoru i v prostředí termolabilních materiálů,“ uvedl mladší profesor School of Engineering and Computing Sciences Rice University, Yoon Lin Kwon.

> „To otevírá cestu k umístění elektroniky libovolné konfigurace na biopolymery a živé tkáň pomocí stolního tiskárny bez složitých výrobních podmínek a náročných ručních operací.“

Tímto je Meta✴‑NFS průlomem v oblasti tisku elektroniky pro lékařské a biologické aplikace, umožňující vytváření vysoce přesných, bezpečných a flexibilních zařízení přímo na živých materiálech.
